Beim Retrofit einer LED-Röhrenleuchte wird eine energiesparende LED-Röhrenleuchte durch den Austausch einer vorhandenen T8-Leuchtstoffröhre ersetzt.
WARUM SOLLTEN SIE DAS VORSCHALTGERÄT ÜBERGREIFEN?
Verstehen Sie, dass das Vorschaltgerät dafür verantwortlich ist, eine Leuchtstofflampe mit einer anfänglichen Hochspannungsspitze zu versorgen. Sobald das Licht an ist, fungiert das Vorschaltgerät als Stromregler. Andererseits wandelt ein LED-Treiber die hohe Wechselspannung in eine niedrige Gleichspannung um. Da LED-Leuchten mit niedriger Gleichspannung arbeiten, benötigen sie einen Treiber.
Die meisten T8-LED-Röhren benötigen kein Vorschaltgerät. Wenn Sie also eine T8-LED-Röhrenleuchte installieren, ist ein Vorschaltgerät-Bypass erforderlich, es sei denn, Sie wählen eine mit Vorschaltgerät kompatible T8-LED-Röhre.
Hybrid T8 4ft LED Tube Glühbirne Glas 18W 2400 Lumen 5000K Mattiert (Überprüfen Sie die Kompatibilitätsliste; Nicht kompatibel mit allen Vorschaltgeräten)
Hybrid T8 4ft LED Tube Glühbirne Glas 18W 2400 Lumen 5000K Mattiert (Check ...
(15)
$112.35
Details anzeigen
Hybrid T8 4ft LED Tube Glühbirne Glas 18W 2400 Lumen 6500K Klar (Überprüfen Sie die Kompatibilitätsliste; Nicht kompatibel mit allen Vorschaltgeräten)
Hybrid T8 4ft LED Tube Glühbirne Glas 18W 2400 Lumen 6500K Klar (Check Co...
(17)
$112.35
Details anzeigen
Mit Vorschaltgerät kompatible T8 2ft-LED-Röhrenlampe, 8 W, 5000 K, klar (Kompatibilitätsliste prüfen; nicht mit allen Vorschaltgeräten kompatibel)
Vorschaltgerät Kompatible T8 2ft LED-Röhrenlampe 8 W 5000 K Klar (Kompatibilität prüfen...
(18)
$6.02
Details anzeigen
Es gibt drei Arten von T8-LED-Röhren:
Typ A: Diese werden auch als „Plug and Play“-Leuchtstoffröhren bezeichnet. Sie sind mit linearen Vorschaltgeräten für Leuchtstoffröhren kompatibel. Vergessen Sie also nicht, beim Kauf einer T8-LED-Röhre vom Typ A nach einem Kompatibilitätsblatt für Vorschaltgeräte zu fragen.
Typ B: Diese Röhren sind auch als „Ballast Bypass“- oder „Direct Wire“-T8-LED-Röhren bekannt. Wenn Sie sie installieren, müssen Sie ein vorhandenes Vorschaltgerät für Leuchtstoffröhren entfernen.
Typ A plus B: Auch bekannt als „Hybrid“-T8-LED-Röhren, Typ A plus B-Röhren funktionieren mit oder ohne Vorschaltgerät.
RÜCKFAHREN ODER NICHT RÜCKFAHREN!
Sie müssen auch wissen, dass die meisten T8-LED-Röhren nicht geshuntete Tombstones (Sockel) benötigen. (Das bedeutet, dass der Tombstone keinen elektrischen Durchgang aufweisen sollte.) Wenn die vorhandene Leuchtstoffröhrenhalterung, die Sie ersetzen möchten, einen Tombstone ohne Nebenschluss hat, können Sie mit dem Ballast-Bypass-Verfahren fortfahren. Wenn die vorhandene Vorrichtung dennoch einen Spannturm mit Rangierfunktion bietet, sollten Sie ihn durch eine Variante ohne Rangierbrücke ersetzen.
AN DER OBERFLÄCHE ERSCHEINT DIE DURCHFÜHRUNG EINES BALLAST-BYPASSES EINFACH:
Ballast entfernen und zum Abschied winken. Dann die neue T8-Leuchtstoffröhre anbringen, fertig.
Entfernen Sie den Ballast
Wenn Sie jedoch die Grundlagen der elektrischen Verbindungen, Verkabelung und Schaltungen nicht kennen (und befolgen), können Sie in eine „schockierende Situation“ (wirklich) geraten!
Hier ist eine Anleitung, die Ihnen hilft, die Grundlagen des elektrischen Verdrahtungssystems zu verstehen.
Sobald Sie mit der Arbeit mit elektrischen Kabeln, Steckdosen und Leuchten vertraut sind, können Sie die folgenden Schritte ausführen, um eine erfolgreiche Umgehung des Vorschaltgeräts zu ermöglichen:
1. Schalten Sie den Netzstrom aus
Durch Abschalten der Netzstromversorgung wird sichergestellt, dass Sie während des Vorgangs keinen Stromschlag bekommen. Suchen Sie also den Leistungsschalter, der den Bereich mit Strom versorgt, in dem Sie die Umgehung durchführen, und schalten Sie ihn aus.
2. Suchen Sie das Vorschaltgerät an der Leuchtstoffröhre
Suchen Sie nun das Vorschaltgerät an der vorhandenen Leuchtstofflampe. Die meisten T8-Röhren haben ein verstecktes Vorschaltgerät, das mit einem Gehäuse bedeckt ist und hinter der Röhrenlampe ruht. Entfernen Sie das Gehäuse, die Lampe und alle Abdeckungen, die Sie daran hindern, das Vorschaltgerät zu erreichen.
3. Schneiden Sie die heißen und neutralen Drähte ab
Sobald Sie die Röhre entfernt und das Vorschaltgerät freigelegt haben, schneiden Sie die heißen und neutralen Drähte ab, die die Eingangsleistung liefern. Im Allgemeinen sind die heißen Drähte schwarz und die neutralen Drähte weiß. Machen Sie einen engen Schnitt und stellen Sie sicher, dass nicht mehr als 2 Zoll Drähte übrig sind.
Vorschaltgerät umgehen
4. Schneiden Sie die Buchsendrähte ab
Nachdem Sie die Drähte abgeschnitten haben, die den Eingang zum Vorschaltgerät liefern, schneiden Sie die neutralen und heißen Drähte ab, die auf der anderen Seite der Steckdose herauskommen.
HINWEIS: Es gibt zwei Arten von Vorschaltgeräten: elektronische und magnetische. Die Röhrenleuchten, die ein magnetisches Vorschaltgerät verwenden, haben auch einen Starter. Wenn Ihre Röhrenlampe ein magnetisches Vorschaltgerät verwendet, achten Sie darauf, den Starter zu lokalisieren und zu entfernen, bevor Sie mit dem nächsten Schritt fortfahren.
5. Entfernen Sie den Ballast
Jetzt müssen Sie das Vorschaltgerät herausnehmen, indem Sie es abschrauben.
6.Schließen Sie die Drähte wieder an

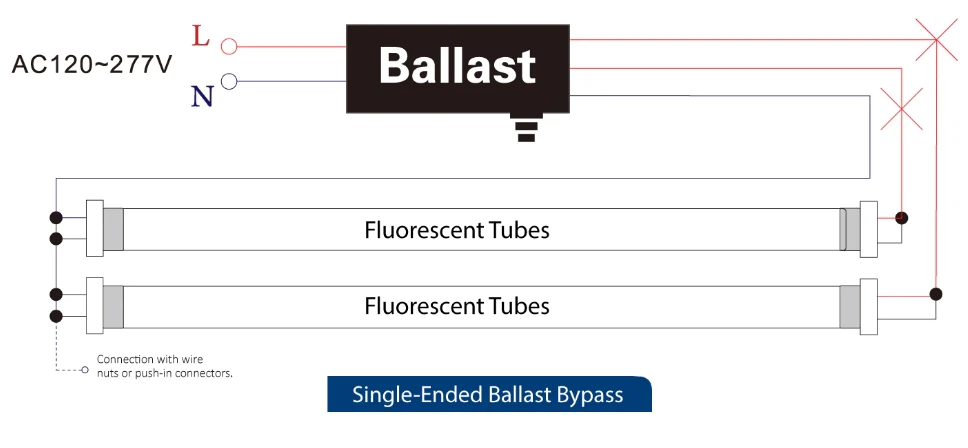

Isolieren Sie nun die farbige Ummantelung der restlichen Adern ab. Stellen Sie sicher, dass Sie etwa 1 Zoll der Drähte abisolieren. Verbinden Sie die heißen und neutralen Eingangsdrähte (schwarz und weiß), die vom Build kommen, mit den heißen und neutralen Ausgangsdrähten, die vom Gerät kommen. Verwenden Sie Steckverbinder oder Drahtmuttern, um die Verbindung zu vervollständigen und zu sichern. Da LED-T8-Röhren eine Single-Ended-Stromversorgung benötigen. Sie müssen also nur die Eingangsdrähte an eine Seite der heißen und neutralen Ausgangsdrähte anschließen. (wie in der Abbildung gezeigt)
