Wie funktioniert eine LED?

Wie funktioniert eine LED?

Obwohl Leuchtdioden (LEDs) in vielen Bereichen des modernen Lebens eingesetzt werden, etwa bei der Beleuchtung unserer Häuser, der Stromversorgung von Smartphone-Bildschirmen und der Verkehrslenkung, unterscheiden sie sich aufgrund ihrer ausgefeilten Halbleiterphysik von konventionelleren Beleuchtungstechnologien wie Glüh- oder Leuchtstofflampen.LEDsverwenden einen Prozess namens Elektrolumineszenz, bei dem Photonen (Lichtteilchen) emittiert werden, wenn ein elektrischer Strom durch ein speziell hergestelltes Halbleitermaterial fließt. Dies steht im Gegensatz zu Glühlampen, die Licht durch Erhitzen eines Glühfadens erzeugen, oder zu Leuchtstofflampen, die Gas und UV-Strahlung verwenden. Um zu verstehen, wie dies geschieht, müssen wir zunächst die Grundlagen von Halbleitern, das Design einer LED und den sequentiellen Vorgang, der Elektrizität in sichtbares Licht umwandelt, untersuchen.

Die Basis: Energie- und Halbleiterbänder

Jede LED wird von einem Halbleiter angetrieben, einer Substanz, die Elektrizität schlechter leitet als Leiter (wie Kupfer), aber besser als Isolatoren (wie Glas). Die Elektronenenergiebänder-Energiebereiche, die Elektronen besetzen können-sind für das charakteristische Verhalten eines Halbleiters von wesentlicher Bedeutung. Elektronen haben in allen Materialien unterschiedliche Energieniveaus, aber in Festkörpern verbinden sich diese Niveaus zu zwei Hauptbändern: dem Leitungsband und dem Valenzband.


Die Atome des Materials werden durch die Elektronen im Valenzband, die fest mit den Atomen verbunden sind, in einer kristallinen Struktur zusammengehalten. Die elektrische Leitfähigkeit wird durch die Elektronen im Leitungsband ermöglicht, die frei durch die Substanz fließen können. Zwischen diesen beiden Bändern besteht die Bandlücke, ein Energiebereich, den Elektronen nicht einnehmen können. Die Bandlückengröße eines Materials bestimmt, ob es sich um einen Isolator, Leiter oder Halbleiter handelt: Halbleiter haben eine kleine, messbare Bandlücke (Elektronen können die Lücke mit einer geringen Energiezufuhr wie einem elektrischen Strom überwinden), Leiter haben keine Bandlücke (Elektronen bewegen sich frei zwischen Bändern) und Isolatoren haben sehr große Bandlücken (was es für Elektronen schwierig macht, zum Leitungsband zu springen).

Der in LEDs verwendete Halbleiter wird „dotiert“, ein Verfahren, bei dem die elektrischen Eigenschaften des Materials durch Zugabe von Spuren von Verunreinigungen verändert werden. Sowohl Halbleiter vom n--Typ als auch vom p--Typ werden durch Dotierung hergestellt. Wenn Elemente mit zusätzlichen Elektronen, wie beispielsweise Phosphor, in Halbleiter vom Typ N- dotiert werden, können sie sich im Leitungsband frei bewegen und verleihen dem Material eine negative Nettoladung. Elemente mit weniger Elektronen, wie Bor, werden zur Dotierung von Halbleitern vom Typ P- verwendet. Dies führt zu „Löchern“ oder fehlenden Elektronen im Valenzband, die als positive Ladungen fungieren und das Material durchdringen können, während sie mit Elektronen gefüllt werden. Eine LED funktioniert aufgrund des p-n-Übergangs, der den Schnittpunkt dieser beiden dotierten Bereiche darstellt.
Die Struktur der LED: Von der Lichtleistung zum P-N-Übergang

Das unkomplizierte und dennoch präzise Design einer LED maximiert die Lichtausbeute und reduziert gleichzeitig den Energieverlust. Sein p-n-Übergang befindet sich in einer dünnen Schicht aus Halbleitermaterial, typischerweise auf Gallium--Basis, wie etwa Galliumarsenid oder Galliumnitrid. Auf dem Substrat, einem Grundmaterial, das Halt bietet und die Wärmeableitung unterstützt, wird diese Halbleiterschicht befestigt. Dies ist wichtig, da eine Überhitzung die Lebensdauer einer LED verkürzen kann.

Eine Elektrode ist an der Region vom p--Typ (der Anode, einem positiven Anschluss) und die andere an der Region vom n--Typ (der Kathode, einem negativen Anschluss) oben auf der Halbleiterschicht angebracht. Am p-n-Übergang entsteht ein elektrisches Feld, wenn an diese Elektroden eine Spannung angelegt wird (die Kathode ist negativ und die Anode positiv). Die freien Elektronen des n--Halbleiters werden durch dieses Feld in Richtung des Übergangs gedrückt, während die Löcher des p--Halbleiters in die gleiche Richtung gezogen werden.

Damit das am p-n-Übergang erzeugte Licht entweichen kann, muss die Halbleiterschicht transparent oder halb-transparent sein (oder auf einer Seite eine reflektierende Schicht aufweisen). ModernLEDsverwenden Materialien wie Galliumnitrid (GaN), die für sichtbares Licht transparent sind und garantieren, dass der Großteil der Photonen die Oberfläche erreicht, im Gegensatz zu frühen LEDs, bei denen häufig undurchsichtige Halbleitermaterialien verwendet wurden, die die Lichtleistung begrenzten. Am p-n-Übergang des Halbleiters findet der primäre Prozess der Lichterzeugung statt, obwohl einige LEDs auch über eine Linse oder Beschichtung verfügen, um das Licht zu bündeln oder seine Farbe zu ändern.

Schritt 1: Verwendung von Elektronen--Loch-Rekombination und Spannung

Eine externe Spannung, die an die Elektroden der LED angelegt wird, löst den Lichtemissionsprozess aus, indem sie eine Vorwärtsvorspannung herstellt, die die richtige Richtung des Stromflusses für die LED darstelltLEDfunktionieren; Eine umgekehrte Vorspannung hingegen stoppt den Strom und erzeugt kein Licht. Freie Elektronen aus dem n--Typ-Bereich werden in den p--Typ-Bereich beschleunigt, und Löcher aus dem p--Typ-Bereich werden durch das elektrische Feld über dem p-n-Übergang in den n--Typ-Bereich beschleunigt, wenn eine Durchlassvorspannung angelegt wird.

Diese Elektronen und Löcher kommen schließlich am oder in der Nähe des p-n-Übergangs zusammen, wenn sie sich in die gleiche Richtung bewegen. Ein freies Elektron aus dem Leitungsband des n--Typ-Bereichs „fällt“ in das Loch, wenn es mit einem Loch aus dem Valenzband des p--Typ-Bereichs kollidiert, und wechselt dabei von einem Zustand höherer Energie im Leitungsband zu einem niedrigeren Energieniveau im Valenzband. Während dieses Übergangs, der als Rekombination bezeichnet wird, heben sich Elektron und Loch gegenseitig auf, und die zusätzliche Energie, die sie verlieren, wird als Photon emittiert.
Die Größe der Bandlücke des Halbleiters beeinflusst direkt die Energie dieses Photons, das dem Licht seine Farbe verleiht. Ein Photon mit einer höheren Energie (und einer kürzeren Wellenlänge, wie etwa blaues oder violettes Licht) entsteht, wenn ein Elektron mit einem Loch rekombiniert und aufgrund einer größeren Bandlücke mehr Energie verliert. Ein Photon mit einer längeren Wellenlänge, etwa rotem oder orangefarbenem Licht, und weniger Energie wird durch eine kleinere Bandlücke erzeugt.

Zum Beispiel:

Aufgrund seiner schmalen Bandlücke emittiert Galliumarsenid (GaAs) rotes Licht mit einer Wellenlänge von etwa 650 nm. Galliumnitrid (GaN) emittiert aufgrund seiner größeren Bandlücke blaues oder violettes Licht mit einer Wellenlänge von etwa 450 nm.

Hersteller können die Bandlücke ändern, um LEDs herzustellen, die grünes, gelbes oder sogar weißes Licht erzeugen, indem sie verschiedene Halbleitermaterialien (wie Galliumindiumnitrid oder InGaN) kombinieren (mehr zu weißen LEDs weiter unten).

Schritt 2: Effizienz und Lichtextraktion

Einige der durch die Rekombination erzeugten Photonen werden vom Halbleitermaterial selbst absorbiert, während andere von den Elektroden oder dem p-n-Übergang reflektiert und als Wärme abgegeben werden. Nicht alle dieser Photonen verlassen dasLEDals sichtbares Licht. LED-Designer wenden eine Reihe von Strategien an, um die „Lichtextraktion“ zu verbessern und so die Effizienz zu optimieren:

Transparente Substrate: Der Großteil des Lichts wurde von den undurchsichtigen Substraten (wie Germanium) eingefangen, die in frühen LEDs verwendet wurden. In modernen LEDs werden transparente Substrate wie Siliziumkarbid oder Saphir verwendet, um Photonen an die Oberfläche gelangen zu lassen.
Strukturierte Oberflächen: Um die Menge des in das Material zurückreflektierten Lichts zu verringern, wird die Oberfläche des Halbleiters häufig mit winzigen Mustern wie Erhebungen oder Rillen geätzt. Durch die Änderung des Winkels, in dem Licht auf die Oberfläche trifft, erhöht sich die Wahrscheinlichkeit, dass es entweicht und nicht zurückprallt.

Reflektierende Schichten: Die Rückseite des Halbleiters ist mit einer dünnen Reflexionsschicht bedeckt, die häufig aus Metall wie Aluminium oder Silber besteht. Diese Schicht erhöht die Lichtmenge, die die LED verlässt, indem sie Photonen, die sonst durch das Substrat verloren gehen würden, zurück zur Vorderseite der LED reflektiert.

Obwohl weit weniger als bei Glühlampen, geht trotz dieser Fortschritte immer noch ein Teil der Energie als Wärme verloren. Bei LEDs gehen nur 10–25 % der Energie als Wärme verloren, wobei 75–90 % der Energie in Licht umgewandelt werden, verglichen mit 90–95 % bei Glühlampen. Aufgrund ihrer hervorragenden Effizienz verbrauchen LEDs deutlich weniger Energie als herkömmliche Leuchten.

Funktionsweise weißer LEDs: Eine einzigartige Situation

Die meisten LEDs strahlen nur einfarbiges oder monochromatisches Licht aus, aber weiße LEDs, die in Scheinwerfern, Fernsehern und Heimbeleuchtungen verwendet werden, erfordern eine andere Strategie, da es kein Halbleitermaterial mit einer Bandlücke gibt, das direkt weißes Licht erzeugt. Weiße LEDs nutzen vielmehr eine von zwei Haupttechniken:

Umwandlung von Phosphor: Ein BlauLED(aus Galliumnitrid), bedeckt mit gelbem Phosphor-einer Substanz, die Licht einer Wellenlänge absorbiert und Licht einer anderen emittiert-wird in der gängigsten Technik verwendet. Der Leuchtstoff absorbiert einen Teil der von der blauen LED emittierten blauen Photonen und sendet gelbe Photonen wieder aus. Unsere Augen interpretieren die verbleibenden blauen Photonen als weißes Licht, sobald sie sich mit den gelben Photonen verbinden. Hersteller fügen der Beschichtung Spuren von roten oder grünen Leuchtstoffen hinzu, um die Farbtemperatur bzw. „Wärme“ oder „Kühle“ des weißen Lichts zu verändern. Beispielsweise erzeugt die Zugabe von zusätzlichem blauem Licht kaltweißes Licht (5.000 K–6.500 K), während die Zugabe von rotem Leuchtstoff warmweißes Licht (2.700 K–3.000 K) erzeugt.

RGB-Mischung: Diese weniger beliebte Technik kombiniert drei verschiedene LEDs -Rot, Grün und Blau-in einem einzigen Paket. Die drei Farben erzeugen zusammen weißes Licht (oder einen anderen Farbton im sichtbaren Spektrum), indem die Helligkeit jeder LED variiert wird. Obwohl diese Technik teurer ist als die Phosphorumwandlung, wird sie in Situationen eingesetzt, die ein genaues Farbmanagement erfordern, wie z. B. Bühnenbeleuchtung oder High-End-Displays.

Die Unterschiede zwischen LEDs und konventioneller Beleuchtung

Wenn man weiß, wie LEDs funktionieren, kann man leichter erkennen, warum sie in fast allen Kategorien eine bessere Leistung als Leuchtstoff- und Glühlampen erbringen:

Energieeffizienz: LEDs nutzen Elektrolumineszenz, die von Natur aus effizient ist; Im Gegensatz zu Glühlampen, die Energie zum Erhitzen eines Glühfadens aufwenden, verschwenden Leuchtstofflampen keine Energie durch die Erzeugung von UV-Strahlung.

Lange Lebensdauer: LEDs brennen nicht so schnell durch, da sie keine beweglichen Teile oder empfindlichen Glühfäden haben. Im Gegensatz zu Glühlampen, die eine Lebensdauer von 1.000–2.000 Stunden haben, haben LEDs eine Lebensdauer von 50.000–100.000 Stunden, da das Halbleitermaterial im Laufe der Zeit extrem langsam abgebaut wird.

Sofortiges Ein-/Ausschalten: Im Gegensatz zu Leuchtstofflampen, die einige Sekunden benötigen, um vollständig zu leuchten, haben LEDs keine Aufwärmzeit und erreichen sofort die volle Helligkeit.

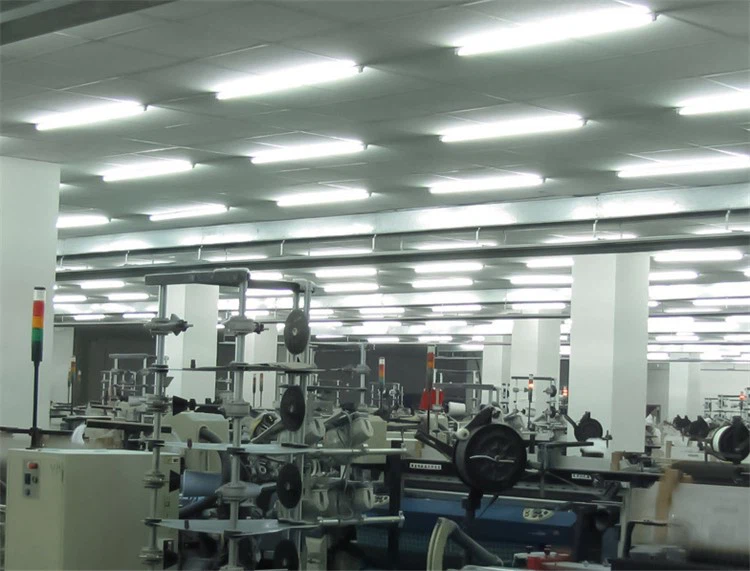

Haltbarkeit: WeilLEDsDa es sich um Festkörperelektronik handelt, können sie Stößen, Vibrationen und hohen Temperaturen standhalten und sind daher ideal für Außenanwendungen oder raue Umgebungen (z. B. Autos oder Fabriken).

Die Zukunft der LED-Technologie

Neue Entwicklungen erhöhen das Potenzial der LED-Technologie, da Forscher und Ingenieure sie immer weiter verbessern. Zum Beispiel:
QLEDs oder Quantenpunkt-LEDs: Diese verbessern die Helligkeit und Farbgenauigkeit durch den Einsatz von Quantenpunkten, kleinen Halbleiterpartikeln. Forscher versuchen, QLEDs energieeffizienter-für die Allgemeinbeleuchtung zu machen, und sie sind derzeit in High-End-Fernsehgeräten zu finden.

Mikro-LEDs: Diese unglaublich kleinen LEDs mit einem Durchmesser von nur wenigen Mikrometern können in dichten Anordnungen gruppiert werden, um eine flexible Beleuchtung oder hochauflösende Bildschirme zu erzeugen. Zukünftige Smartphones und Fernseher werden aufgrund ihrer längeren Lebensdauer und besseren Leistung voraussichtlich Mikro-LEDs anstelle von OLEDs verwenden.

Perowskit-LEDs: Im Vergleich zu herkömmlichen Materialien auf Gallium--Basis ist Perowskit ein neuartiges Halbleitermaterial, dessen Herstellung kostengünstiger ist. Forscher versuchen, die Stabilität von Perowskit-LEDs für den kommerziellen Einsatz zu erhöhen, da sie sich als vielversprechend für die Bereitstellung von hellem, effizientem Licht erwiesen haben.

Abschließend

LEDssind sehr einfache Geräte aus einem dotierten Halbleiter mit einem p-n-Übergang, der die Elektronen-{1}}Loch-Rekombination nutzt, um elektrische Energie in Licht umzuwandeln. Sie gehören zu den effektivsten und anpassungsfähigsten Beleuchtungstechnologien, die jemals entwickelt wurden, aber ihre Einfachheit verbirgt die Komplexität ihrer Konstruktion, die alles von der Technik der Lichtextraktion bis zur genauen Regulierung der Bandlücke umfasst. Wenn wir wissen, wie LEDs funktionieren, können wir sowohl die anspruchsvolle Wissenschaft, die ihnen zugrunde liegt, als auch ihre nützlichen Vorteile (längere Lebensdauer, günstigere Energiekosten) verstehen. Je weiter sich die LED-Technologie weiterentwickelt, desto wahrscheinlicher wird sie dazu beitragen, den weltweiten Energieverbrauch zu senken, den Klimawandel zu stoppen und das Lichtdesign in der Zukunft zu beeinflussen-was zeigt, dass manchmal die bedeutendsten Durchbrüche auf den grundlegendsten wissenschaftlichen Prinzipien beruhen.
