Lichtverteilungskurven: Das Verständnis dieses Diagramms ist die halbe Miete im Lichtdesign
Hat Sie das schon einmal verwirrt: Sie kaufen eine Leuchte mit hoher Wattzahl, aber die tatsächliche Ausleuchtung bleibt hinter den Erwartungen zurück? Das Licht ist entweder zu konzentriert, wodurch ein greller, greller Hotspot entsteht, oder zu diffus, sodass der gesamte Raum flach und uninspiriert wirkt. Der Schlüssel dazu liegt oft in einem professionellen, aber entscheidenden Konzept-demLichtverteilungskurve. Fürprofessionelle Innenbeleuchtungsplanung, dieses Diagramm zu verstehen ist wie ein Architekt, der Baupläne liest; Dies ist der erste Schritt, um Pannen zu vermeiden und präzise Lichteffekte zu erzielen.
Was ist eine Lichtverteilungskurve? Es ist weit mehr als ein Diagramm
Einfach ausgedrückt, aLichtverteilungskurve(auch photometrische Datenkurve oder Polarkurve genannt) ist die „ID-Karte“ und „Navigationskarte“ der Lichtleistung einer Leuchte. Durch wissenschaftliche Messungen wird aufgezeichnet, wie sich die Lichtintensität nach dem Verlassen der Leuchte in alle Richtungen im dreidimensionalen Raum verteilt.
Eine vollständige Lichtverteilungsdatendatei (z. B. eine Standard-IES-Datei) enthält weit mehr Informationen, als Sie vielleicht denken:
Optische Kerndaten: Lichtintensität (in Candela, cd) bei verschiedenen vertikalen Winkeln-die Seele der Kurve.
Gesamtleistung: Gesamtlichtstrom (in Lumen, lm), Leuchteneffizienz (Lichtquellenleistung vs. Leuchtenleistung).
Elektrische Parameter: Eingangsleistung (in Watt, W), Leistungsfaktor (PF).
Physische Informationen: Geräteabmessungen, Modell, Hersteller.
Wenn der Lichtstrom (Lumen) angibt, „wie viel Licht“ eine Leuchte aussendet, dann...Lichtverteilungskurvesagt Ihnen genau, „wohin das ganze Licht geht“. Dies ist die grundlegende Grundlage fürAuswahl des Abstrahlwinkels bei der Beleuchtung gewerblicher Räume.
Klassifizierung von Lichtverteilungskurven: Symmetrie und Abstrahlwinkel
Wir können Lichtverteilungskurven anhand von zwei Kerndimensionen interpretieren und kategorisieren, die direkt mit der Anwendung einer Leuchte verknüpft sind.
Dimension 1: Symmetrie
Diese Eigenschaft bestimmt, wie sich das Licht um die Mittelachse der Leuchte ausbreitet.
| Symmetrietyp | Visuelle Beschreibung | Typische Vorrichtungen | Hauptmerkmale und Anwendungsszenarien |
|---|---|---|---|
| Axialsymmetrisch (rotatorisch) | Ähnelt einer umgedrehten Schüssel; Die Kurvenform ist in jedem durch die Mitte verlaufenden Querschnitt-identisch. | Die meisten Downlights, Strahler, Deckenstrahler und kugelförmige Glühbirnen. | Das Licht breitet sich gleichmäßig in alle Richtungen aus und bildet ein zentralsymmetrisches Lichtmuster. Geeignet für Räume, die eine gleichmäßige Allgemeinbeleuchtung erfordern, wie Lagerhallen, Flure und allgemeine Räume. |
| Symmetrisch (Bi-Lateral) | Sieht aus wie eine symmetrische Oliven- oder Fledermausform, symmetrisch auf den beiden Hauptebenen: C0 Grad /180 Grad und C90 Grad /270 Grad. | Troffer-Leuchten, Flächenleuchten und einige lineare Leuchten. | Hat eine genau symmetrische Verteilung auf bestimmten Ebenen. Häufig inBürobeleuchtungsdesignum eine hohe Gleichmäßigkeit auf Arbeitsflächen zu erreichen und gleichzeitig die Blendung zu kontrollieren. |
| Asymmetrisch | Die Kurve ist deutlich zu einer Seite geneigt und weist eine unregelmäßige Form auf. | Wandfluter, asymmetrische Strahler, einige Straßenbeleuchtungskörper. | Das Licht wird gezielt auf eine bestimmte Seite gelenkt. Wandfluter streifen beispielsweise Wände gleichmäßig ab; Straßenlaternen richten das Licht auf die Straße, nicht in den Himmel. |
Dimension 2: Abstrahlwinkel
Damit ist der Winkel gemeint, innerhalb dessen die Lichtintensität auf 50 % der maximalen Mittenintensität abfällt. Es ist einer der intuitivsten Parameter invisuelle Interpretation fotometrischer Kurven.
| Abstrahlwinkeltyp | Ca. Winkelbereich | Lichtmuster und visuelles Gefühl | Typische Anwendungen |
|---|---|---|---|
| Schmaler Strahl | < 20° | Kleiner, konzentrierter Hotspot mit scharfem Cut-off. Hohe visuelle Wirkung, erzeugt starken Kontrast. | Akzentbeleuchtung: Museumsausstellungen, Skulpturen, Schmuckausstellungen, Kunstwerke für zu Hause. |
| Mittlerer Strahl | 20 Grad - 40 Grad | Mittelgroßer Hotspot mit gutem Übergang. Gleicht Akzent- und Umgebungsbeleuchtung aus. | Allgemeine Akzentbeleuchtung: Regale im Einzelhandel, Restauranttische, über Couchtischen zu Hause. |
| Breiter Strahl | >40 Grad | Große, weiche Lichtverteilung mit verschwommener Grenze. Sorgt für eine gleichmäßige Umgebungsbeleuchtung. | Umgebungs-/Allgemeinbeleuchtung: Gesamtraumbeleuchtung, Wohnzimmer, Klassenzimmer, allgemeine Bürobeleuchtung. |
Wichtiger Hinweis: Die Definitionen von breit, mittel und schmal sind nicht absolut oder standardisiert; Hersteller können geringfügige Abweichungen aufweisen. Der Schlüssel liegt in der Beurteilung anhand des spezifischen Winkelwerts und der tatsächlichen Form der Kurve.
Technischer Deep Dive: Wie wird die Kurve generiert? Wie lesen wir es?
1. Vom Labor zur Grafik
Die Erstellung einer Lichtverteilungskurve erfordert ein professionelles optisches Labor und ein Goniophotometer. Die Halterung ist in der Mitte eines rotierenden Roboterarms montiert und ein Detektor misst die Lichtintensität aus verschiedenen Winkeln (normalerweise in Abständen von 1 Grad oder weniger) auf einer virtuellen Kugel. Dieser umfangreiche Datensatz wird verarbeitet und schließlich in dem zwei-dimensionalen Polar- oder kartesischen Koordinatendiagramm dargestellt, das wir sehen.
2. Detaillierte Interpretation der Kurve

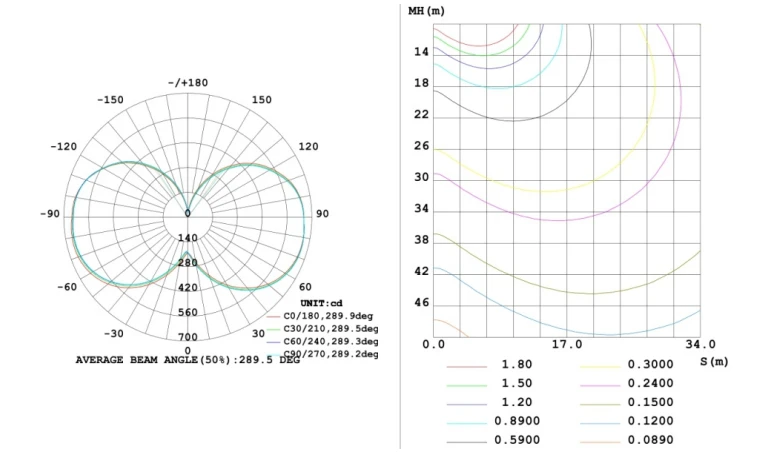

Polardiagramm: Am intuitivsten. Der Ursprung stellt die Mitte der Leuchte dar, konzentrische Kreise stellen die Lichtintensität dar und der Winkel stellt die Richtung dar. Je weiter die Kurve von der Mitte entfernt ist, desto stärker ist die Lichtintensität in dieser Richtung. Strahlbreite und Symmetrie sind auf einen Blick erkennbar.
Kartesisches Diagramm: Präziser. Die horizontale Achse ist der Winkel (0 Grad – 180 Grad) und die vertikale Achse ist die Lichtintensität. Ermöglicht das präzise Ablesen von Intensitätswerten in jedem Winkel, besonders nützlich für die Analyse asymmetrischer Verteilungen.
Worauf Sie achten sollten:
Spitzenintensität: Der höchste Punkt der Kurve bestimmt die zentrale Helligkeit.
Abstrahlwinkel: Finden Sie die Punkte, die 50 % der Spitzenintensität entsprechen, und notieren Sie den Winkel zwischen ihnen.
Gleichmäßiges Lichtmuster: Die Steilheit des Kurvenabfalls. Ein steilerer Abfall bedeutet eine härtere Grenze-; Eine sanftere Steigung bedeutet einen weicheren Übergang.
Sekundäres Spitzen-/Überlauflicht: Überprüfen Sie, ob die Kurve eine zweite kleine Erhebung aufweist, die auf unerwünschtes Streulicht hinweisen könnte.
Warum ist es so wichtig? - Vom „Raten“ zum „Wissen“
Beherrschung derLichtverteilungskurvebedeutet, Ihr Lichtdesign von „Schätzung durch Erfahrung“ auf „Vorhersage durch Daten“ zu verbessern.
Designabsicht erreichen: Möchten Sie einen dramatischen Fokus? Wählen Sie einen schmalen Strahl. Möchten Sie eine gleichmäßige, komfortable Büroumgebung? Wählen Sie einen Troffer mit Batwing-Verteilung. Alles wird durch die Daten unterstützt.
Energieverschwendung vermeiden: Richten Sie das Licht genau auf den Bereich, der beleuchtet werden muss, und verhindern Sie so „Himmelglühen“ oder das Aufleuchten nutzloser Wände. Dies verbessert direkt die Wirksamkeit und spart Energie und Geld.
Blendung kontrollieren: Anhand der Kurve können Sie vorhersagen, aus welchen Betrachtungswinkeln eine zu helle Leuchtenoberfläche (hohe Leuchtdichte) sichtbar sein könnte. Dies können Sie durch die Auswahl von Leuchten mit geeigneter Abschirmung oder durch Anpassung der Montageposition vermeiden.
Wissenschaftliche Simulation: Professionelle Lichtdesign-Software (z. B. Dialux) stützt sich bei der Durchführung von Beleuchtungsstärkeberechnungen und Effektsimulationen genau auf die IES-Datei der Leuchte (die die vollständigen Verteilungskurvendaten enthält) und stellt so sicher, dass Sie das Ergebnis kennen, bevor das Projekt überhaupt installiert wird.
FAQ
1. F: Als regelmäßiger Verbraucher geben Verkäufer beim Kauf von Leuchten normalerweise nur Lumen und Watt an. Sind Informationen zur Lichtverteilung für mich wirklich notwendig?
A: Absolut.Lumen (Gesamtlichtstrom) entsprechen der Gesamtwassermenge in einem Tank, während dieLichtverteilungskurvebestimmt, wie der Wasserhahn funktioniert-ob es ein kräftiger Strahl oder ein sanfter Strahl ist. Beispielsweise erzeugen zwei Downlights mit der gleichen Lichtausbeute, aber unterschiedlichen Abstrahlwinkeln-eines bei 15 Grad und das andere bei 40 Grad - völlig unterschiedliche Effekte, wenn sie an der Decke eines Wohnzimmers installiert werden: Ersteres erzeugt einen harten, kleinen Scheinwerfer auf dem Sofa, während letzteres für eine sanfte, allgemeine Beleuchtung sorgt. Versuchen Sie vor dem Kauf, die fotometrische Kurve des Produkts zu erhalten oder anzuzeigen, insbesondere bei Akzentleuchten wie Strahlern und Downlights.
2. F: Ich habe eine photometrische Kurve zur Hand. Wie kann ich schnell erkennen, wo es sich am besten eignet?
A: Befolgen Sie eine „drei{0}}Schritte-Methode“: Überprüfen Sie zunächst die Symmetrie: Axial/symmetrische Typen eignen sich für die allgemeine Umgebungsbeleuchtung; Beachten Sie bei asymmetrischen Typen die Richtung der Vorspannung. -Gut für Wandflutungen, Streifzüge oder die Hervorhebung bestimmter vertikaler Flächen.Zweitens überprüfen Sie den Abstrahlwinkel: Schmaler Strahl (<20°) for accent; medium beam (20-40°) for task/area lighting; wide beam (>40 Grad) für Umgebungslicht.Drittens untersuchen Sie die Kurvenform: Eine glatte, volle Kurve weist auf einen guten Übergang im Lichtmuster hin; eine steile Kurve bedeutet eine harte Grenze;{0}} Die Fledermausform minimiert die Blendung in vertikaler Richtung und ist somit ideal für Büros und Klassenzimmer.
3. F: Welche Beziehung besteht zwischen der photometrischen Kurve und den Isolux-Diagrammen (gleiche Beleuchtungsstärke), die wir in Lichtdesign-Software sehen?
A:Die photometrische Kurve ist die"Ursache", und das Isoluxdiagramm ist das"Wirkung". Die photometrische Kurve beschreibt dieEigenes GerätFähigkeit, Licht in verschiedene Richtungen auszustrahlen. Wenn Sie das Gerätemodell (Laden der IES-Datei), die Installationsposition, die Höhe und die Ausrichtung in die Software eingeben, werden die Gerätemodelle verwendetLichtverteilungskurveDaten, kombiniert mit dem Raummodell, um zu berechnen, wie das Licht auf die fälltZieloberfläche(z. B. Schreibtisch, Boden) und visualisiert diese als Höhenlinien gleicher Beleuchtungsstärke (Isoluxlinien). Daher ist das simulierte Isoluxdiagramm nur mit einer genauen photometrischen Kurve als Referenz zuverlässig.
Hinweise und Quellen:
Standardmessmethoden und Datenformate für Lichtverteilungskurven basieren hauptsächlich auf dem gemeinsamen Standard der International Commission on Illumination (CIE) und der Illuminating Engineering Society of North America (IESNA): *IESNA LM-63: IES Standard File Format for the Electronic Transfer of Photometric Data*.
Zusammenfassungen verschiedener photometrischer Kurveneigenschaften und ihrer Anwendungen werden aus Diskussionen über die Beziehung zwischen Leuchtenverteilung und Innenbeleuchtungsqualität in der USA zusammengestelltHandbuch für Lichtdesign.
Die Definition des Abstrahlwinkels (50 % der Spitzenintensitätsgrenze) ist ein branchenweiter Standard, der in technischen Whitepapers und Produktkatalogen großer internationaler Leuchtenhersteller (z. B. Philips, ERCO, iGuzzini) zu finden ist.
