Beleuchtungssystemtechnik für tropisches Klima: Ein technischer Leitfaden zur Feuchtigkeitskontrolle und feuchtigkeitsdichten Beleuchtung
Von Kevin Rao 27. November 2025
Bei einer eingehenden Inspektion im Jurong Island Petrochemical Complex in Singapur stellten Ingenieure fest, dass herkömmliche LED-Leuchten mit der Schutzart IP65 nach 18 Monaten Betrieb einen Lumenverlust von bis zu 37 % aufwiesen. Im Gegensatz dazu behielten Leuchten der gleichen Spezifikation mit der Schutzart IP66 über 92 % ihres ursprünglichen Lichtstroms bei. Diese Diskrepanz verdeutlicht die zentrale Herausforderung bei der Gestaltung von Beleuchtungssystemen in tropischen Klimazonen: Die Feuchtigkeitskontrolle bestimmt direkt die Lebensdauer der Beleuchtungsausrüstung.
Fehlermechanismusanalyse von Beleuchtungssystemen in heißen -feuchten Umgebungen
1. Modell der Wasserdampfpermeationsdynamik
Gemäß dem Fickschen Diffusionsgesetz kann die Wasserdampfpermeationsrate in Polymermaterialien wie folgt ausgedrückt werden:
Mathe
J = -D·(∂C/∂x)
Dabei ist D der Wasserdampfdiffusionskoeffizient (für Epoxidharz D=2.3×10⁻⁹ cm²/s). In einer Umgebung mit 35 Grad und 90 % relativer Luftfeuchtigkeit verkürzt sich die Zeit bis zur Delaminierung an der Schnittstelle des LED-Gehäuses aufgrund der Dampfpermeation auf ein -Drittel der Zeit in gemäßigten Klimazonen.
2. Elektrochemischer Korrosionsmechanismus
Die Chloridionenkonzentration in tropischen Meeresatmosphären erreicht 0,5-2,0 mg/m³. Zusammen mit Kondensat bildet es einen Elektrolyten und löst folgende Korrosionsreaktionen aus:
Mathe
Anode: Al → Al³⁺ + 3e⁻ Kathode: O₂ + 2H₂O + 4e⁻ → 4OH⁻
Die gemessenen Daten zeigen, dass die Korrosionsrate ungeschützter Aluminiumsubstrate in tropischen Umgebungen 0,78 μm/Jahr erreicht, was dem Achtfachen der Rate in trockenen Umgebungen entspricht.
3. Gekoppelte thermische -Feuchtigkeitsspannungsanalyse
COMSOL-Multiphysiksimulationen zeigen, dass unter tropischen Tageswechselbedingungen (25 Grad / 95 % relative Luftfeuchtigkeit → 35 Grad / 75 % relative Luftfeuchtigkeit) das Leuchteninnere täglich 2,3 Kondensations-{5}Verdunstungszyklen durchläuft, was zu Folgendem führt:
Die Linsentrübung nimmt monatlich um 1,8 % zu.
Die thermische Ermüdungslebensdauer der Lötverbindung wurde auf 45 % des Standardwerts reduziert.
Beschleunigter Anstieg des ESR des Antriebsleistungskondensators.
Schutzbewertungssysteme und technische Standards
1. Analyse der IP-Schutzbewertung
Schlüsselparameter des International Protection Rating-Systems für tropisches Klima:
| IP-Bewertung | Schutzfähigkeit | Testbedingungen | Geeignete Umgebung |
|---|---|---|---|
| IP65 | Staubdicht/Geschützt gegen Strahlwasser | Düsendurchmesser 6,3 mm, Wassermenge 12,5 l/min, Entfernung 3 m | Allgemeine geschützte Industriebereiche im Freien |
| IP66 | Staubdicht/Geschützt gegen starkes Strahlwasser | Düsendurchmesser 12,5 mm, Wassermenge 100 l/min, Abstand 3 m | Häfen, Küstenanlagen, Gebiete mit häufigem Starkregen |
| IP67 | Staubdicht/Geschützt gegen zeitweiliges Untertauchen | Eintauchen unter Wasser 0,15–1 m, Dauer 30 Minuten | Überschwemmungsgefährdete Bereiche-, Schiffsdecks |
| IP68 | Staubdicht/Geschützt gegen ständiges Untertauchen | Vom Hersteller angegebene Tiefe und Zeit | Unterwasserbeleuchtung, dauerhaft untergetauchte Umgebungen |
| IP69K | Staub-dicht / Geschützt gegen Wasserstrahlen mit hohem-Druck und hoher{2}}Temperatur | Wassertemperatur 80 Grad, Druck 8–10 MPa, Entfernung 0,1–0,15 m | Lebensmittelverarbeitung, Hochdruckreinigungsbereiche- |
2. Vergleich der NEMA-Schutzklasse
Übereinstimmung zwischen nordamerikanischen NEMA-Standards und IP-Schutzarten:
NEMA 4X ≈ IP66 + Anforderungen an die Korrosionsbeständigkeit
NEMA 6P ≈ IP67 + Längerer Eintauchschutz
Materialwissenschaft und Verkapselungstechnologie
1. Leistungsmatrix für Gehäusematerialien
| Materialtyp | Bewertung der Salzsprühbeständigkeit | Wärmeleitfähigkeit (W/m·K) | CTE-Anpassung | Kostenindex |
|---|---|---|---|---|
| Al-Druckguss + Epoxid-Pulverbeschichtung | 1000h | 120-180 | Medium | 1.0 |
| Edelstahl 316 | 2000h | 16 | Niedrig | 2.3 |
| Glas-verstärktes PBT | 500h | 0.2-0.3 | Hoch | 0.7 |
| Wärmeleitfähige Kunststoffe | 750h | 1.5-5.0 | Mittel-Hoch | 1.2 |
2. Schlüsselparameter der Dichtungstechnik
Silikondichtungen: Druckverformungsrest Weniger als oder gleich 10 % (150 Grad × 22 Stunden)
Vergussmasse: Volumenwiderstand größer oder gleich 10¹⁵ Ω·cm, Wärmeleitfähigkeit größer oder gleich 1,0 W/m·K
Entlüftungsöffnungen: Porengröße 0,2 μm, Luftdurchsatz größer oder gleich 500 ml/min·cm²
Technisches Design für Wärmemanagement
1. Wärmeableitungsmodell für feuchte-tropische Umgebungen
Das Design der Wärmeableitung in tropischen Klimazonen muss eine verringerte Konvektionseffizienz berücksichtigen:
Mathe
h=2.5 + 4.1√v (Korrekturfaktor für tropische Umgebungen 0,7)
Wobei v die Windgeschwindigkeit (m/s) ist. Die Wärmeableitungseffizienz nimmt um 18–25 % ab, wenn die relative Luftfeuchtigkeit > 80 % ist.
2. Strategien zur Kondensationskontrolle
Aktive Anti-Kondensation: Eingebaute-Heizstreifen werden aktiviert, wenn die Umgebungstemperatur < Taupunkt + 2 Grad ist.
Passive Anti-Kondensation: Doppel-Struktur mit dazwischen gefüllter trockener Luft.
Intelligente Steuerung: Adaptive Leistungsregelung basierend auf Temperatur- und Feuchtigkeitssensoren.
Branchenspezifische-Anwendungslösungen

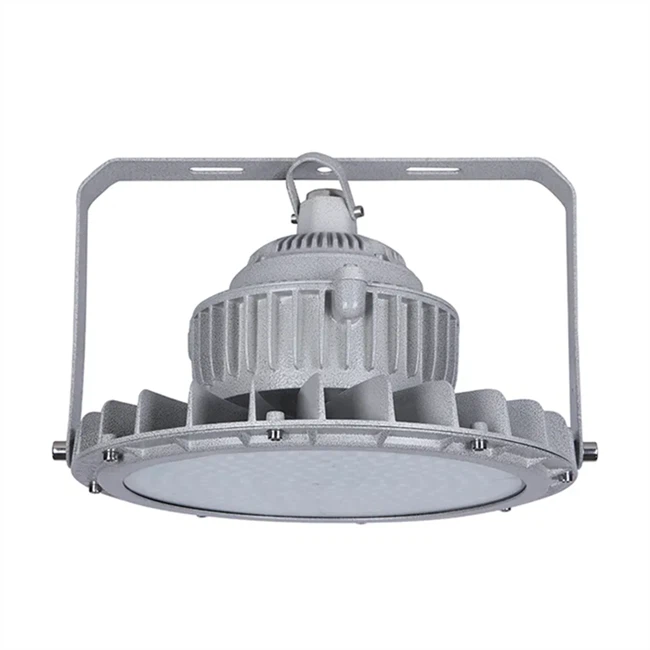

1. Explosionssichere-Anforderungen für die petrochemische Industrie
Für Gefahrenbereiche der Klasse I, Division 1 ist Folgendes erforderlich:
Maximale Oberflächentemperatur kleiner oder gleich 200 Grad (T4-Bewertung)
Aufprallenergie größer oder gleich 7 J (Bewertung IK08)
Erdungswiderstand Kleiner oder gleich 0,1 Ω
2. Hygienisches Design für die Lebensmittelindustrie
Oberflächenrauheit Ra Kleiner oder gleich 0,8 μm
Kein Dead-Winkeldesign (Verrundungsradius größer oder gleich 3 mm)
Säure- und Alkalibeständigkeit (pH 2–12)
3. Langfristiger-Schutz für die Schiffstechnik
Salzsprühtest Mindestens 3000 Stunden
UV-Alterungstest Mindestens 6000 Stunden
Design zum Schutz vor Biofouling
Systemintegrations- und Wartungsregime
1. Plan für die vorbeugende Wartung
Alle 6 Monate: Prüfung der Dichtungselastizität, Beurteilung der Oberflächenkorrosion.
Jährlich: IP-Schutzprüfung, Isolationswiderstandsmessung (größer oder gleich 100 MΩ).
Alle 3 Jahre: Umfassende interne Inspektion, Austausch des Wärmeschnittstellenmaterials.
2. Intelligentes Überwachungssystem
Integrierte Sensoren überwachen:
Luftfeuchtigkeit im Inneren des Gehäuses (Alarmschwelle > 60 % RH)
Linsendurchlässigkeit (Wartungsschwelle < 85 %)
Temperatur der Treiber-Stromversorgung (Grenzwert 105 Grad)
Häufig gestellte Fragen (FAQ)
F1: Wie stark verkürzt sich die Lebensdauer von LED-Leuchten typischerweise in tropischen Regionen?
A1:Laut IEEE 1789-Standardstatistik gilt in einer Umgebung mit einer durchschnittlichen Jahrestemperatur von 28 Grad und 80 % relativer Luftfeuchtigkeit:
IP54-Leuchten: Lebensdauer auf 35-50 % des Nennwertes reduziert.
IP66-Leuchten: Lebensdauererhaltungsrate von 75–85 %.
IP68-Leuchten: Lebensdauererhaltungsrate von 90–95 %.
F2: Wie kann die Dauerhaftigkeit der Schutzart überprüft werden?
A2:Es wird empfohlen, beschleunigte Alterungstests durchzuführen:
Temperaturwechsel: -40 Grad ~ +85 Grad, 1000 Zyklen
Alterung bei feuchter Hitze: 85 Grad / 85 % relative Luftfeuchtigkeit, 1000 Stunden
Salzsprühtest: 35 Grad, 5 % NaCl, 500 Stunden
F3: Welchen Einfluss hat eine hohe Luftfeuchtigkeit auf die Farbtemperaturstabilität?
A3:Die gemessenen Daten zeigen, dass nach 5000 Stunden Dauerbetrieb:
Gut-Versiegelt: Farbtemperaturverschiebung < 200 K
Leichte Leckage: Farbtemperaturverschiebung 500–800 K (Phosphorhydrolyse)
Starker Wassereinbruch: Farbtemperaturverschiebung > 1500 K
F4: Wie lassen sich die Anforderungen an den Feuchtigkeits--Schutz und den Explosionsschutz- in Einklang bringen?
A4:Ausgewählte Produkte mit Doppelzertifizierung:
Explosionsgeschützte-Zertifizierung: ATEX / IECEx Zone 1
Schutzart-Zertifizierung: IP66 / IP67
Materialzertifizierung: NORSOK M-501 (Marinequalität)
F5: Wie lässt sich die Wirtschaftlichkeit bewerten?
A5:Nutzen Sie die Lebenszykluskostenanalyse:
Mathe
LCC=Anfangsinvestition + ∑(Energiekosten + Wartungskosten + Ersatzkosten)
Der ROI für hochwertige {{0}Qualitäts-Feuchtigkeitsschutzleuchten- liegt typischerweise innerhalb von 18–24 Monaten.
Innovative Technologieentwicklungstrends
1. Nano-Schutztechnologie
Superhydrophobe Beschichtungen: Kontaktwinkel > 150 Grad, Gleitwinkel < 5 Grad
Graphen-Thermofilme: Wärmeleitfähigkeit größer oder gleich 1500 W/m·K
Selbst-heilende Dichtstoffe: 95 % Leistungswiederherstellung innerhalb von 24 Stunden nach-Schaden
2. Digitale Zwillingsanwendungen
Vorhersagefähigkeiten mithilfe der Digital-Twin-Technologie:
Verbleibende Nutzungsdauer (Genauigkeit ±8 %)
Optimale Wartungszeitfenster
Fehlerfrühwarnung (2000 Stunden im Voraus)
3. Nachhaltiges Design
95 % Recyclingfähigkeit des Materials
40 % Reduzierung des CO2-Fußabdrucks
Heavy-Metal-Freies Design
Abschluss
Die Beleuchtungssystemtechnik für tropisches Klima ist ein multidisziplinäres Gebiet, das Materialwissenschaften, Thermodynamik und Elektrochemie umfasst. Die Praxis in einer Halbleiterfabrik in Penang, Malaysia, hat gezeigt, dass systematisch konzipierte feuchtigkeitsbeständige Beleuchtungslösungen die jährliche Geräteausfallrate von 23 % auf unter 3 % senken und gleichzeitig die Wartungskosten um 62 % senken können.
Wout van Bommel, ehemaliger Präsident der Internationalen Beleuchtungskommission (CIE), erklärte: „In extremen Umgebungen geht es beim Lichtdesign nicht mehr nur um die fotoelektrische Umwandlung, sondern um den ultimativen Test der Anpassungsfähigkeit an die Umgebung.“ Durch wissenschaftliche Auswahl von Schutzarten, Materialoptimierung und Systemintegration können robuste Beleuchtungssysteme konstruiert werden, die an tropisches Klima angepasst werden können.
Vor dem Hintergrund des Klimawandels ist die Zuverlässigkeit von Beleuchtungssystemen in tropischen Regionen zu einer kritischen Infrastruktur geworden, die den Industriebetrieb und die städtische Funktionalität gewährleistet und ein sorgfältiges Lebenszyklusmanagement von der Planung über die Installation bis zur Wartung erfordert.
Referenzen:
IEC 60529:2013Schutzgrade durch Gehäuse
ASHRAE-Handbuch 2021HVAC-Anwendungen
NEMA 250-2020Gehäuse für elektrische Geräte
ISO 12944-2017Korrosionsschutz von Stahlkonstruktionen
