Optimierung der Sicherheit und Effizienz von Laderampen: Die Wissenschaft der Abstrahlwinkel von LED-Beleuchtungen

Optimierung der Sicherheit und Effizienz von Laderampen: Die Wissenschaft der Abstrahlwinkel von LED-Beleuchtungen

Von Kevin Rao, 26. November 2025

Im Bereich der Industriebeleuchtung wirkt sich die Gestaltung der Laderampenbeleuchtung direkt auf die betriebliche Effizienz und die Sicherheit des Personals aus. Nach Angaben der Occupational Safety and Health Administration (OSHA) trägt unzureichende Beleuchtung zu fast 30 % der Arbeitsunfälle in Logistikeinrichtungen bei. Die Auswahl geeigneter LED-Laderampenleuchten umfasst mehr als nur die Installation der Vorrichtungen-Sie hängt entscheidend von der präzisen Steuerung der Abstrahlwinkel ab, einem scheinbar einfachen Parameter, der sich entscheidend auf Sichtbarkeit, Sicherheit und Energieverbrauch auswirkt.

Technische Analyse von Strahlwinkeln: Optische Grundlagen und Parametersysteme

Der Strahlwinkel ist als der Winkel definiert, der entsteht, wenn die Lichtintensität 50 % der Mittenintensität beträgt. In der optischen Technik folgt dieser Parameter strengen Messstandards, die von der International Commission on Illumination (CIE) festgelegt wurden. Bei LED-Laderampenleuchten stellt die Wahl des Abstrahlwinkels im Wesentlichen eine räumliche Steuerung der Lichtstromverteilung dar.

Aus technischer Sicht werden die Abstrahleigenschaften von LED-Leuchten durch drei Schlüsselparameter bestimmt:

Abstrahlwinkel: Bestimmt die Lichtausbreitung

Photometrische Kurve: Beschreibt die Intensitätsverteilung von Licht im Raum

Halber-Spitzenstrahlwinkel: Identifiziert die Grenze, an der die Intensität auf 50 % des Mittelwerts abfällt

Moderne LED-Dockbeleuchtungssysteme nutzen sekundäre optische Designs und nutzen eine präzise Lichtverteilung durch Linsen und Reflektoren, um spezifische Strahlmuster zu erzielen. Schmale Strahlen (10 Grad -30 Grad) nutzen Linsendesigns mit tiefem Hohlraum, um das Licht stark zu konzentrieren, während breite Strahlen (70 Grad - 120 Grad) flach facettierte Linsen oder Diffusoren verwenden, um eine gleichmäßige Lichtstreuung zu fördern.

Insbesondere besteht ein klarer geometrischer Zusammenhang zwischen der Montagehöhe der Leuchte und dem Abstrahlwinkel. Gemäß der Berechnungsformel für die Beleuchtungsstärke E=(I × cos³θ) / h², wobei h die Montagehöhe und θ der Einfallswinkel ist, erfordert eine zunehmende Montagehöhe entsprechende Anpassungen des Abstrahlwinkels, um die Beleuchtungsstärke auf der Arbeitsebene unter äquivalenten Lichtstrombedingungen aufrechtzuerhalten.

Optimierungsstrategien für Abstrahlwinkel in verschiedenen Anwendungsszenarien

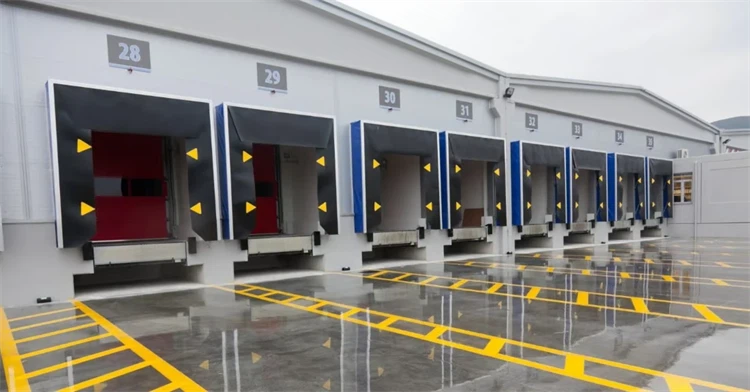

1. Docktüren und Anhänger-Innenbeleuchtung
Die Innenraumbeleuchtung eines Anhängers stellt höchste optische Ansprüche im Verladebetrieb. Untersuchungen zeigen, dass 45 % der Ladefehler direkt mit Sehfehlern zusammenhängen, die durch unzureichende Beleuchtung verursacht werden. Empfohlen werden mittlere Abstrahlwinkel von 30 Grad bis 60 Grad, da dieser Bereich eine ausreichende Beleuchtungstiefe beibehält und gleichzeitig eine angemessene seitliche Abdeckung bietet. Berücksichtigen Sie bei der Implementierung Folgendes:

Platzierung der Vorrichtungen 2-3 Meter von den Anhängereingängen entfernt

Einhaltung der Beleuchtungsstärkestandards von mindestens 250 Lux in Anhängern

Vermeiden Sie Installationswinkel, die Licht in die Sichtlinie des Fahrers lenken

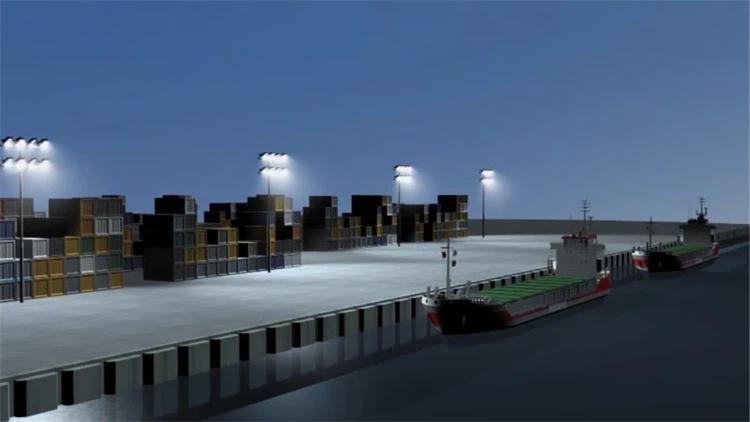

2. Allgemeine Hafenbereiche und Fußgängerwege
Gemäß den industriellen Beleuchtungsstandards ANSI/IES RP-7 erfordern Haupthafendurchfahrten eine durchschnittliche Beleuchtungsstärke von 150–200 Lux. Große Abstrahlwinkel von 60 bis 90 Grad eignen sich hervorragend in diesen Bereichen, weil sie:

Sorgen Sie für ausgewogene vertikale-zu-horizontale Beleuchtungsstärkeverhältnisse (empfohlen 0,5–0,7).

Reduzieren Sie die visuelle Anpassungszeit für Gerätebediener

Minimieren Sie Sicherheitsrisiken durch Schatten

3. Hohe -Erker- und Sonderbereichsbeleuchtung
Für Leuchten, die höher als 8 Meter montiert sind, werden schmale Abstrahlwinkel von 30 bis 50 Grad empfohlen. Die Analyse einer optischen Simulationssoftware zeigt, dass bei Montagehöhen von 12 Metern 40-Grad-Abstrahlwinkel eine optimale Gleichmäßigkeit der Beleuchtungsstärke (über 0,6) auf Arbeitsflächen erzielen und gleichzeitig die Blendung (UGR) effektiv kontrollieren<22).

Vergleichende Analyse der Strahlwinkelleistung

Hinweis: Gleichmäßigkeit Uo=Minimale Beleuchtungsstärke/durchschnittliche Beleuchtungsstärke, Daten aus IESNA-Beleuchtungsstandards

Wichtige Überlegungen zur technischen Implementierung

Deckenhöhe und photometrische Verteilung der Vorrichtung
Es besteht ein klarer Zusammenhang zwischen der Montagehöhe und der Abstrahlwinkelanpassung. Empirische Formeln geben den optimalen Abstrahlwinkel ≈ 2×arctan(R/h) an, wobei R der Beleuchtungsradius und h die Montagehöhe ist. Um beispielsweise einen Bereich mit einem Durchmesser von 8 Metern und einer Höhe von 6 Metern abzudecken, ist theoretisch ein Abstrahlwinkel von etwa 67 Grad erforderlich.

Umgebungslicht- und Reflexionseigenschaften
In modernen Lagerhallen werden oft hochreflektierende Bodenbeläge verwendet (Betonreflexionsgrad 20-40 %, Epoxidbodenbelag 40-60 %), was die tatsächlichen Lichteffekte erheblich beeinträchtigt. Große Abstrahlwinkel können in Umgebungen mit geringem Reflexionsgrad zu unzureichender Beleuchtungsstärke führen, während sie in Umgebungen mit hohem Reflexionsgrad möglicherweise zu unangenehmer Blendung führen.

Leuchtenanordnung und Lichtüberlappung
Um sicherzustellen, dass die standardmäßige Gleichmäßigkeit der Beleuchtungsstärke eingehalten wird, sollte der Leuchtenabstand das 1,5-fache der Montagehöhe nicht überschreiten. Beleuchtungssimulationen mit professioneller Software wie Dialux zeigen, dass eine geeignete Strahlüberlappung (15–30 %) Schattenbereiche wirksam eliminiert und den Sehkomfort verbessert.

Häufige Designfehler und Lösungen

Fehler 1: Über-Große Abstrahlwinkel priorisieren
In Lagerhallen mit geringer Deckenhöhe (<5 meters), using beam angles above 90° causes:

Übermäßige Deckenhelligkeit führt zu unangenehmer Blendung

Unzureichende tatsächliche Beleuchtungsstärke auf Arbeitsebenen

Energieverschwendung in Nicht-Arbeitsbereichen

Lösung: Implementieren Sie eine asymmetrische Lichtverteilungstechnologie, die das Licht präzise auf die Arbeitsbereiche richtet und gleichzeitig die Lichtabgabe nach oben steuert.

Fehler 2: Die Anforderungen an visuelle Aufgaben werden vernachlässigt
Unterschiedliche Arbeitsbereiche stellen unterschiedliche Anforderungen an die Beleuchtungsqualität. Präzisionsarbeitsbereiche (z. B. das Lesen von Etiketten) erfordern eine höhere vertikale Beleuchtungsstärke und Farbwiedergabe, während Durchgangsbereiche einer gleichmäßigen Beleuchtungsstärke Vorrang einräumen.

Lösung: Implementieren Sie mehrschichtige Beleuchtungsstrategien, die Akzentbeleuchtung mit Allgemeinbeleuchtung kombinieren, um die gesamte visuelle Umgebung zu optimieren.

Technologische Trends und innovative Lösungen

Die moderne LED-Dockbeleuchtungstechnologie entwickelt sich hin zu intelligenten und anpassungsfähigen Lösungen. Aktuelle Untersuchungen zeigen, dass LED-Systeme mit einstellbarem Abstrahlwinkel zusätzliche Energieeinsparungen von 15–20 % erzielen können. Diese Systeme erreichen dies durch:

Integrierte Mikrolinsenarrays zur elektronischen Abstrahlwinkelanpassung

Adaptive Lichtsteuerung basierend auf Sensordaten

Digitale Zwillingstechnologie für die Vor{0}Validierung von Beleuchtungsschemata

Häufig gestellte Fragen (FAQ)

F1: Was ist der optimale Abstrahlwinkel für hoch-montierte Dockleuchten?
A1: Für Leuchten, die in einer Entfernung von 10 bis 15 Metern montiert werden, werden schmale Abstrahlwinkel von 30 bis 45 Grad empfohlen. Dadurch wird eine maximale Lichtausbeute auf die Arbeitsebene gewährleistet und gleichzeitig der Lichtverlust nach oben reduziert. Spezifische Auswahlen sollten mit einer Software zur Berechnung der Beleuchtungsstärke überprüft werden.

F2: Lohnt sich die Investition in einstellbare Abstrahlwinkel?
A2: In häufig wechselnden Grundrissen oder Mehrzweckumgebungen bieten Leuchten mit einstellbarem Abstrahlwinkel erhebliche Vorteile. Untersuchungen zeigen, dass diese Systeme die Rekonfigurationskosten in dynamischen Logistikumgebungen um 30 % senken können.

F3: Wie lässt sich die Wirksamkeit des Blendschutzes quantitativ bewerten?
A3: Für die quantitative Bewertung wird das Unified Glare Rating (UGR) empfohlen. In industriellen Umgebungen sollte der UGR-Wert unter 22 gehalten werden, was durch geeignete Auswahl des Abstrahlwinkels, Installationspositionierung und blendfreies Zubehör erreicht wird.

F4: Wie wirken sich Abstrahlwinkel auf die Energieeffizienz des Systems aus?
A4: Während Abstrahlwinkel die Leistung der Leuchten nicht direkt verändern, kann die Optimierung der Lichtverteilungseffizienz die Anzahl der Leuchten reduzieren, die zum Erreichen einer gleichwertigen Beleuchtungsstärke erforderlich sind. Tatsächliche technische Fälle zeigen, dass durch eine präzise Strahlkonstruktion Energieeinsparungen von 20–30 % erzielt werden können.

F5: Sind hybride Abstrahlwinkellösungen machbar?
A5: Anwendungen mit gemischten Strahlwinkeln stellen Best Practices in komplexen, großen Ladedocks dar. Beispielsweise wird durch die Verwendung von 60-Grad-Trägern in Hauptverkehrsstraßen und 40-Grad-Trägern an Ladepunkten ein optimales Gleichgewicht zwischen Energieeffizienz und Sehkomfort erreicht.

Abschluss

Die wissenschaftliche Auswahl des Abstrahlwinkels stellt den technischen Kernaspekt des LED-Laderampenbeleuchtungsdesigns dar. Nur durch ein tiefes Verständnis optischer Prinzipien in Kombination mit spezifischen Anwendungsanforderungen können wir sichere, effiziente und energiesparende moderne Beleuchtungsumgebungen für Laderampen schaffen. Mit der Weiterentwicklung der LED-Technologie und intelligenten Steuerungen werden präzise, ​​adaptive Beleuchtungslösungen zum Industriestandard und bieten umfassende visuelle Sicherheit für Logistikabläufe.

Referenzen:

IESNA. (2020).Beleuchtungshandbuch: Referenz und Anwendung. 11. Auflage.

CIE. (2018).CIE 218: Forschungs-Roadmap für Beleuchtung.

DAMHIRSCHKUH. (2021).Erweiterte Beleuchtungsrichtlinien. US-Energieministerium.

OSHA. (2022).Industrielle Beleuchtungsstandards. OSHA 3124-12R.
